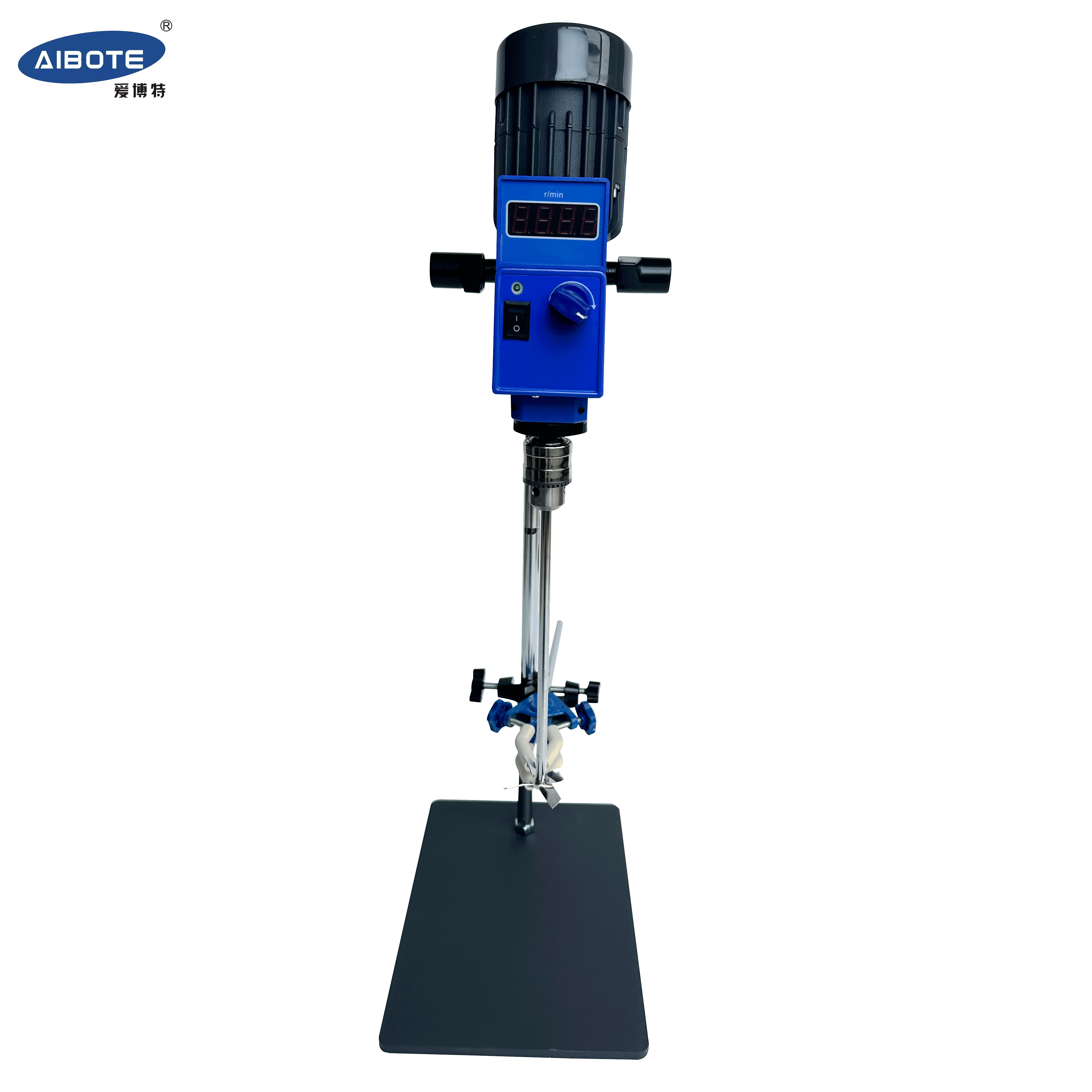

一、ABT-120型懸臂式電動攪拌機的產品概述:
???懸臂式系列攪拌機采用國外先進原理,瓦楞式外殼的馬達更便利于散熱,先進的摩擦驅動原理既保持了轉速的恒定,又保證了輸出扭矩的強勁穩定。該機通過摩擦輪驅動系統實現無級調速,但馬達始終運行在固定的工作點,馬達的功率輸出轉速和力矩在該點達到優化值且基本保持為常量。功率通過摩擦輪和裝有一對塑膠偶聯器的中軸傳遞到攪拌軸。兩齒輪系配置在相同的兩個軸上形成可手動調節的兩檔速度。若忽略功率傳輸中的損耗,攪拌軸端的功率始終等于馬達的輸出功率,中軸上的 一對螺旋線偶聯器使摩擦輪的磨損保持在較低的水平。偶聯器根據攪拌軸上的負載自動調節摩擦輪上所需的壓力,低負載引起低下壓,高負載引起高下壓。
?
二、ABT-120型懸臂式電動攪拌機的設備組裝:
?1、將本機的機座放在平臺上,取兩根長的立柱,有螺紋的兩端連接成一體,將有旋緊螺母的一端安裝在機座的安裝孔內,旋緊螺母主要是將立柱和底座連接牢固,然后把支撐固定架(大號)套入在立柱上方,并轉動固定支撐架的手柄予以固定。
2、把帶有短支柱的主機固定在支撐固定架(大號)的另一側,并轉動支撐固定架的手柄,將攪拌主機固定在立柱上,本機可以根據實驗需要,在支撐固定架上對攪拌主機進行前后、上下調整。
3、如需用到燒瓶類可加持器具,可將固定支撐架(小號)固定在立柱上,將雙面萬用夾安裝在固定支撐架(小號)的另一側,旋緊手柄即可使用。
4、本機可以應用各不相同的實驗,因故只標配標準四葉片螺旋槳攪拌棒,該攪拌頭可拆卸,如需購買其他規格的攪拌頭,可以參考說明書后面的選配清單。
注意事項:為了確保本機運行安全,請將各關鍵連接點用力固定,并經常檢查,以防松動,本機必須安裝在支座上,不可手持操作;本機嚴禁在易燃易爆的環境中使用,輸入本機的電源線必須有良好的接地,嚴禁將接地線引到電話線,金屬水管,煤氣罐及避雷針線上。本機禁止在攪拌棒的槳葉未置入攪拌介質中啟動運行,輸入電源前,檢查電源開關,避免由于電源輸入攪拌主機突然啟動,造成操作者人身傷害和實驗室設備、實驗物料的損壞,為了確保安全,當實驗需近距離觀察效果時,操作者應戴防護帽,以防頭發被本機的旋轉的攪拌頭卷入
?
三、ABT-120型懸臂式電動攪拌機的使用與維護:
1、本機采用單相三線制,所需電源插座為220V,10A三孔插座
2、本機在使用前應進行主機運轉試驗,選擇合適的轉速,試驗時請不要安裝攪拌棒,若實驗時需要高速攪拌,配用的攪拌棒具有較高要求的直線度和剛性,
3、調速旋鈕出廠時預設在最高速度(刻度10)以保護驅動系統在運輸搬運過程中不受損傷。因此,在使用前應檢查旋鈕的設定,以確保其適宜于所攪拌的液體;若不能確定正確的速度,將旋鈕旋至最低(刻度1)。攪拌機一段時間未使用后,重新使用時,初接通會聽到摩擦噪音,這是由于摩擦輪所致,對攪拌機的功能沒有損害,短暫運行后噪音即會消失。鉆夾頭和攪拌軸允許塞入夾持的攪拌桿直徑為最大10mm。
4、實驗中換擋時應注意攪拌頭的位置和容器的大小,特別是玻璃容器。換擋前必須關閉攪拌機,否則減速齒輪可能受損。該機設有兩檔速度,I檔為低速,II檔為高速。預設位置為II檔,II檔換I檔時逆時針(從上往下看)轉動黑色塑膠調檔圈至停止位。向下拉動5.5mm然后順時針轉動直至聽到軸承套內鋼珠復位的響聲。I檔換II檔時,逆時針旋黑色塑膠調檔圈至停止位,向上推動5.5mm,然后順時針旋轉直至聽到鋼珠復位聲。
5、如需快速更換攪拌容器,可以關閉電源開關,用扳手將鉆夾具松開,把攪拌棒直接往上移即可,
6、本機工作完畢后,請將調速旋鈕退至起始位置,關閉電源開關,拔出插頭,并及時清洗攪拌棒,便于下次使用。
注意事項:本機應置于清潔干燥處,保持整潔,防止受潮,使用環境溫度不超多40℃,嚴格防止各類異物介入電機內
本機在較潮濕環境中使用時,請配用漏電保護裝置,確保操作者人身安全,本機在強腐蝕環境中使用時為防止設備的機械及電器性能的損壞,請注意做好必要的防護措施
?
四、ABT-120型懸臂式電動攪拌機的技術參數:
??規格型號:ABT-120 ???ABT-120.S(數顯)
??整機功率:120W
??額定電源:220-250V
??工作狀態:長時間連續工作
??調速范圍:I檔60-500rpm ?II檔240-2000rpm
??攪拌軸最大力矩:1850gcm
??最大攪拌容量(水):30升
??環境溫度:5-40℃
??鉆夾頭夾持范圍:0.5-10mm
??攪拌軸穿透范圍:0.5-8mm
??適用介質粘度:0-10000mpas
?
五、ABT-120型懸臂式電動攪拌機的售后服務:
1、本機自購買之日起一年內,因產品本身質量造成問題,我公司將負責保修,如因用戶使用不當或人為損壞,我公司則不承擔任何及相關的維護費用
2、本機保修必須持有保修單
3、本機內部結構自行拆卸過的或自行拆卸本公司在說明書中注明禁止拆卸的零部件的將視為人為損壞
4、本機超過保修期,產生的維修費用由用戶自己承擔
?
?
