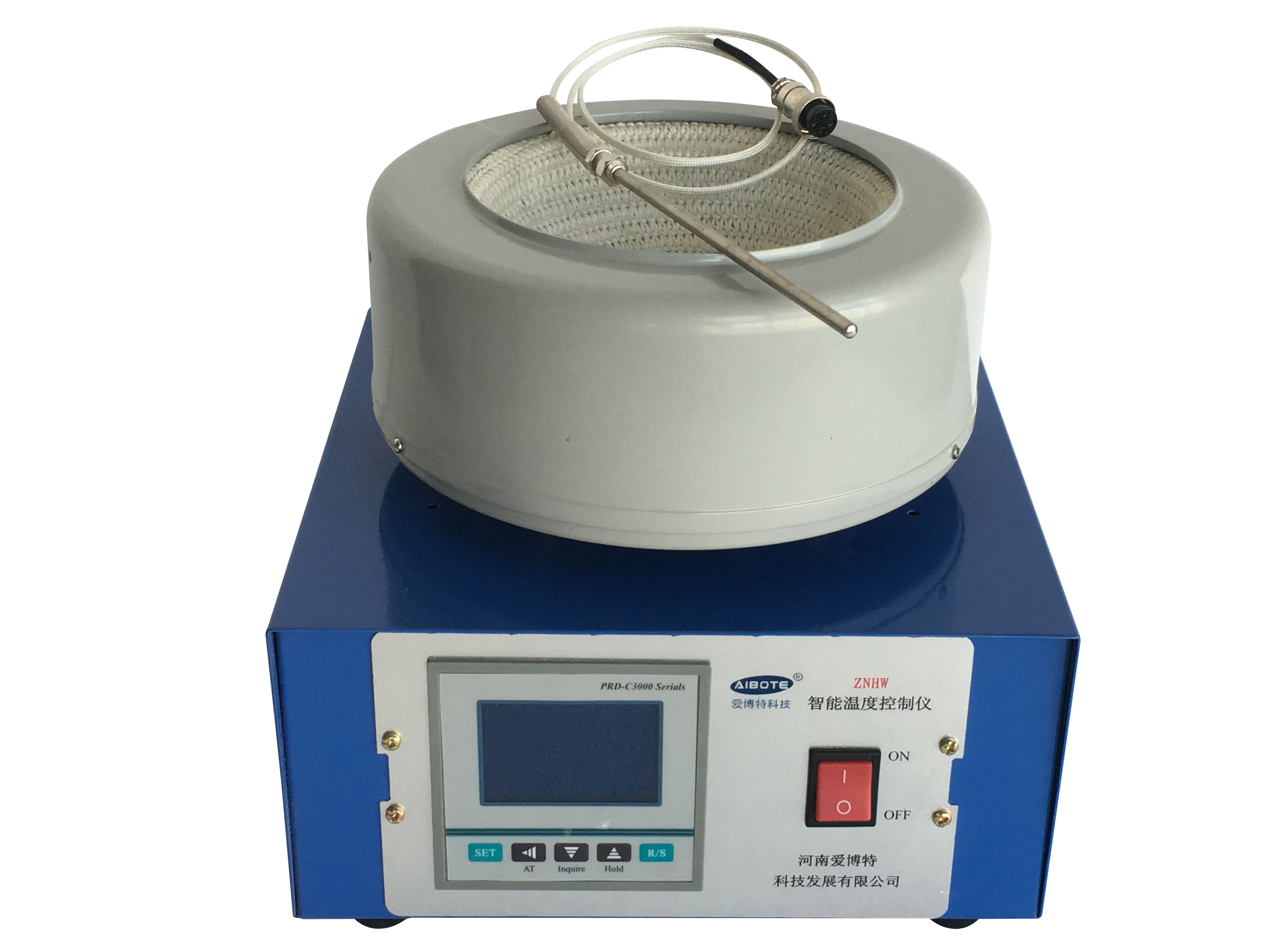

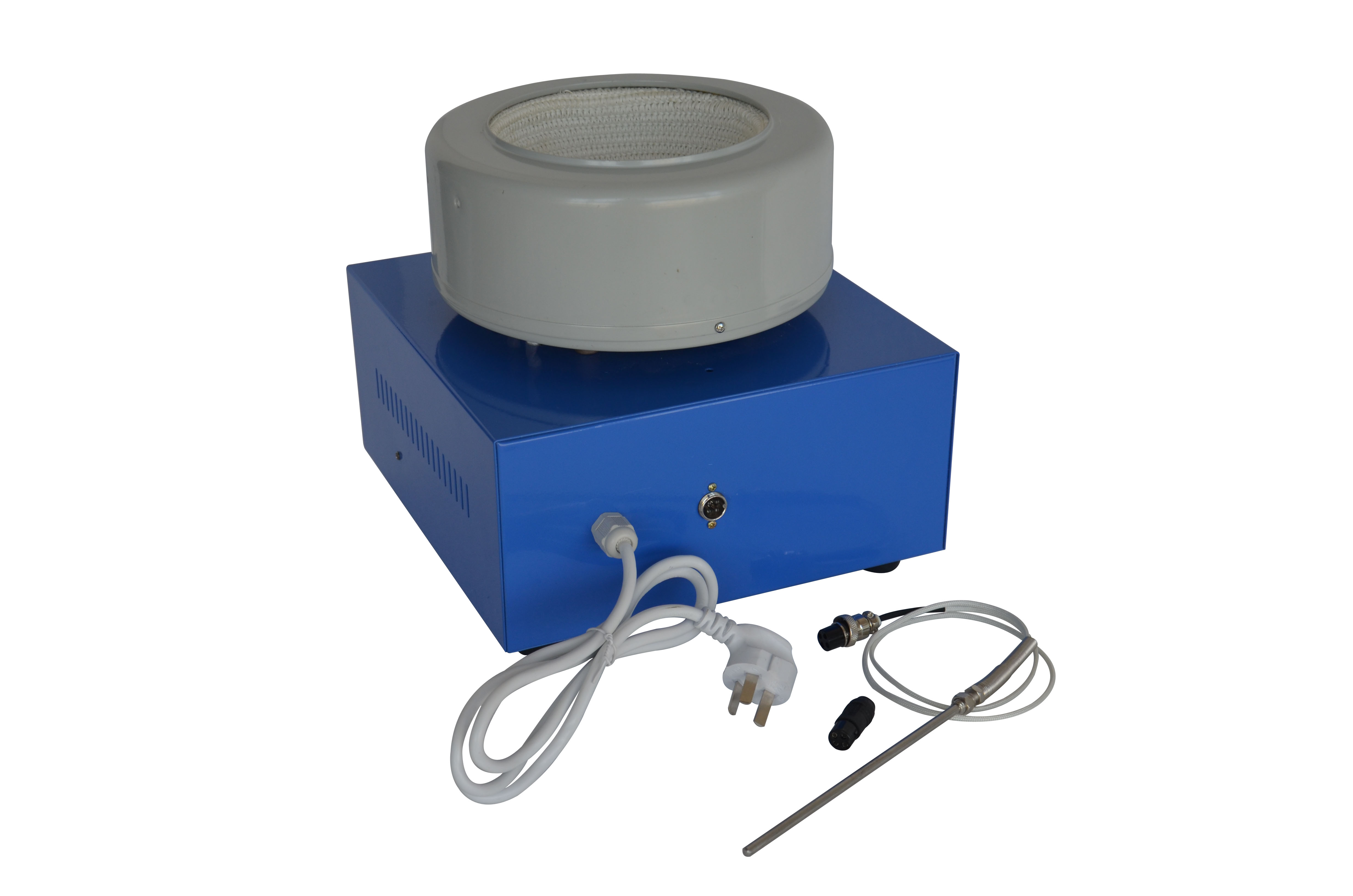

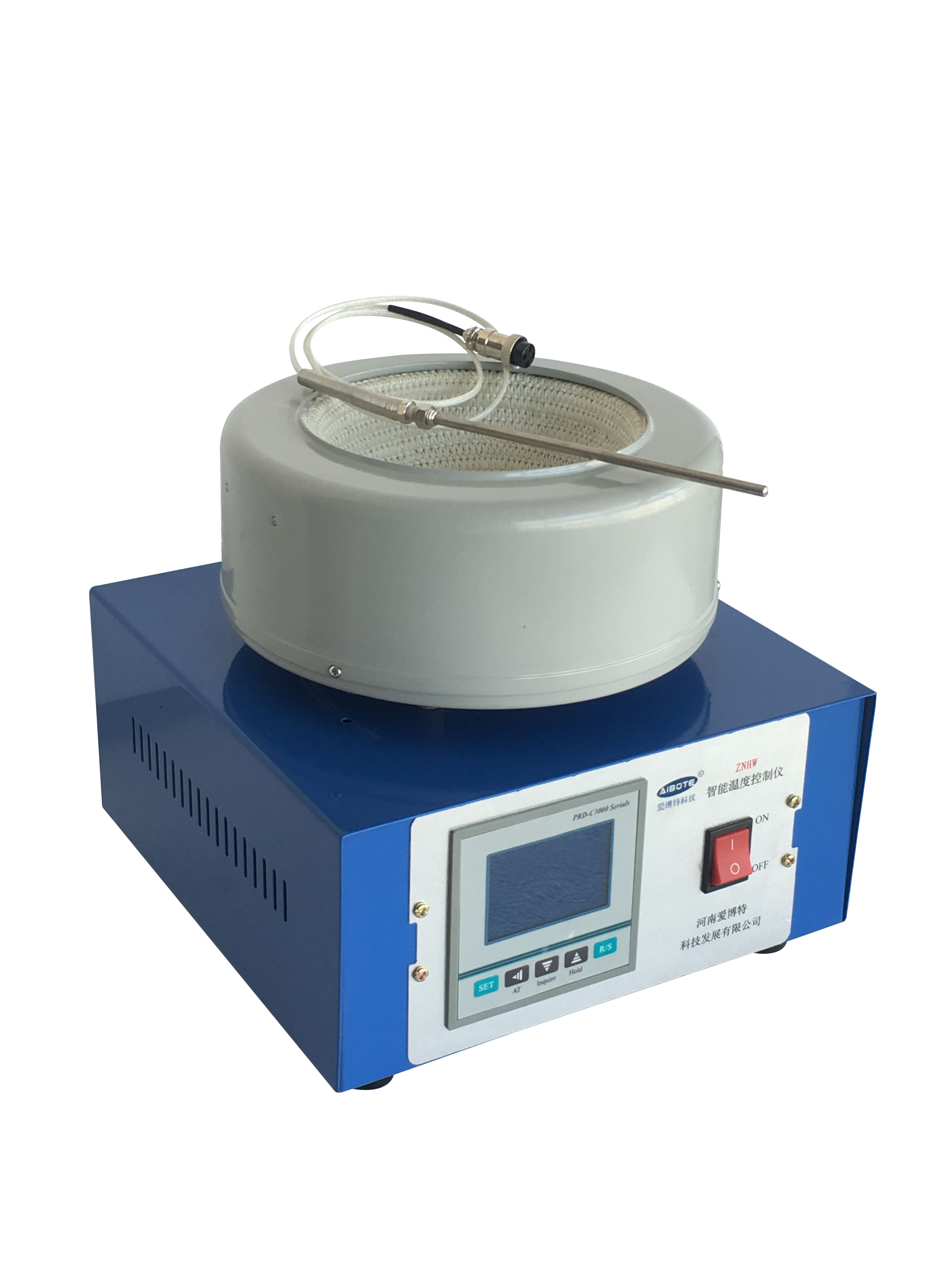

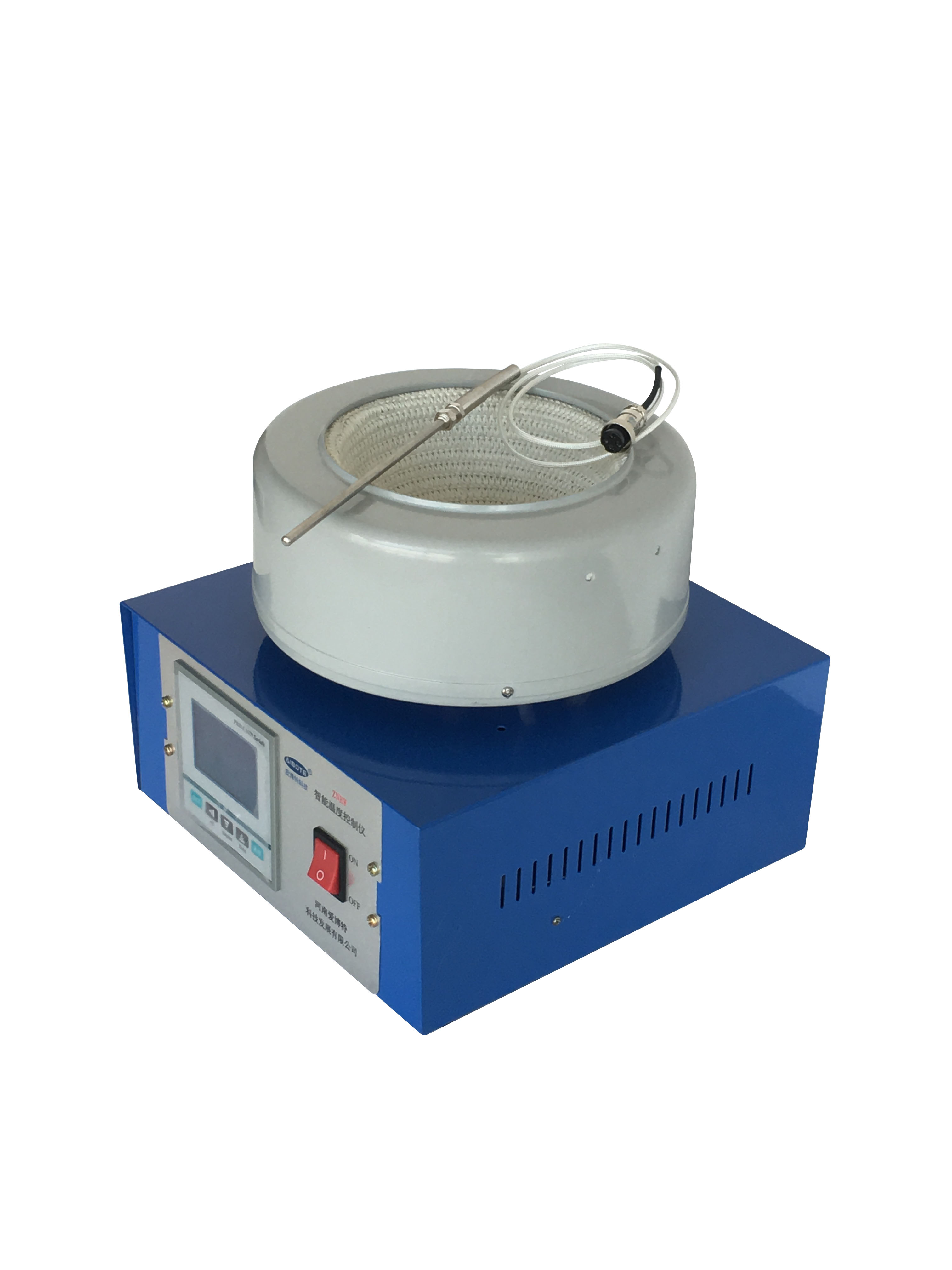

以下是ZNHW-BC17型 程序控溫電加熱套的技術參數:
一、ZNHW-BC17型?程序控溫電加熱套的特點:
????電熱套是用無堿玻璃纖維作絕緣材料,將Cr20Ni80合金絲簧裝置于其中,用硅酸鋁棉經真空定型的半球形保溫體保溫,外殼一次性注塑成型,上蓋采用靜電噴塑工藝,由于采用球形加熱,可使容器受熱面積達到60%以上,控溫采用計算機芯片做主控單元,采用多重數字濾波電路,模糊PID控制算法,自整定功能,具有測量精度高、沖溫小、單鍵輕觸操作,雙屏顯示,內、外熱電偶測溫,可控硅控制輸出,~160-240V寬電壓電源,并有斷偶保護功能,具有升溫快,溫度高、操作簡便、經久耐用的特點。是做精確控溫加熱試驗的最理想儀器。
????編程控溫儀是采用微電腦控制與熱電阻配套使用的多步序可編程控溫儀,可實現降溫速度控制和恒溫定時控制。多種參數可在面板鍵入,可在線對控制參數進行專家自整定,控溫精度高,適用范圍廣,可用于各種需自動控制溫度的場合。
?
二、ZNHW-BC17型?程序控溫電加熱套的使用方法:
????1.控制器上電,顯示窗上排像是“Pt”,下排顯示量程值約3秒后進入到正常顯示狀態。
????2.超溫報警時,蜂鳴器連續鳴叫,“ALM”報警燈點亮??砂慈我怄I消音。
????3.運行和停止:
?開機處在停止?fàn)顟B(tài)下按“R/S”鍵1秒后可動運行,在長按可停止。
????4.查詢功能:
?在運行狀態點擊“▼”Inquire鍵可查看當前段數、設定時間、運行時間。
????5.溫度、時間設定:
??在非設定狀態點擊“SET”鍵,控制器依次顯示SP0;ST1;···STn,SPn;ST(n+1);說明:
SP0為開始運行時的測量值,僅做記錄、查看用,不可修改;
?????① 若STn>0:表示該段的升、降溫時間;
?????② 若STn= 0:表示控制器根據設備性能在保證最佳控制效果的前提下,以最快速度升降、溫到當前段的溫度設定值;
?????③ 若STn= -1;表示控制器始終以上一段的溫度設定值運
????????行;
?????④ 若STn=-2; 表示運行到該段后結束。
在設定過程中可長按“SET”鍵3秒退出,設定值自動保存。
????4) ?在設定過程中先長按“移動”鍵,再點擊“SET”鍵可查看上一個設定值。
實現功能舉例:
若溫度從室溫經過20分鐘升溫到80度,在80度恒溫30分鐘后再經過40分鐘升溫到120度,在120恒溫30分鐘后結束。
設定方法:SPO(當前溫度測量值,不可修改)
??????????ST1=20;SP1=80.0
??????????ST2=30;SP2=80.0
??????????ST3=40;SP3=120.0
??????????ST4=30;SP4=120.0
??????????ST5=-2
????6.系統自整定
???當溫度控制效果不理想時可進行系統自整定。自整定時“整定”指示燈閃爍,自整定結束后該指示燈停止閃爍,控制器會得到一組更佳的系統PID參數,參數值自動保存。
???在停止?fàn)顟B(tài)下長按“自整定”鍵約5秒,控制器顯示提示符“AT”,調整AT值后再點擊SET鍵,若AT=0,表示放棄自整定,控制器返回到正常顯示狀態;若AT-1,表示選擇自整定,控制器顯示自整定設定值提示符“ATSP”,調整到所需的值后再點擊SET鍵,控制器返回到正常顯示狀態,開始自整定運行。
???說明:1)在自整定過程中長按“自整定”鍵約5秒可結束自整定運行。
?????????2)通常自整定的值(ATSP)應選用常用點的值或溫度最大設定值的一半。
?
?

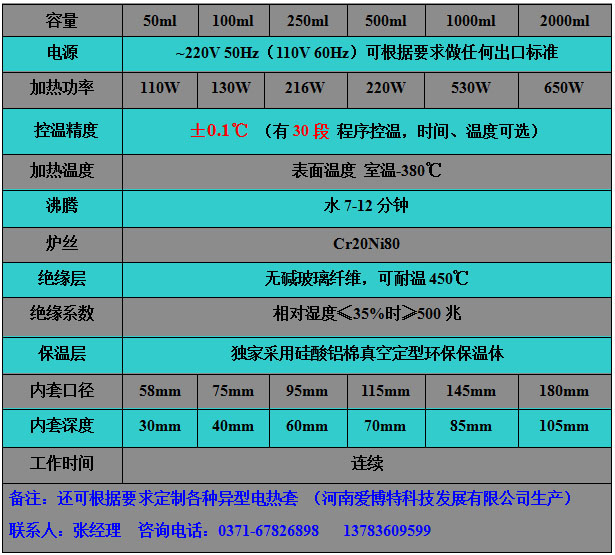

三、ZNHW-BC17型?程序控溫電加熱套的技術參數:
????工作電壓:~180-240∨ 50Hz
????工作時間:≥8小時
????控溫精度:±0.2℃
????分?辨?率:±0.1℃
????量????程:室溫--399℃
? 感溫信號:Pt100
? 容量:50ml、100ml、250ml、500ml、1000ml、2000ml......
????控溫方式:可控硅控制輸出
????負載輸出:≤1500W
????空載功耗:≤5W
????環境溫度:0—50℃,無腐蝕氣體
????相對濕度:35%-85%(無冷凝)
????保?險?管: ?5×20 ?15A。
?
四、ZNHW-BC17型?程序控溫電加熱套的注意事項:
????1.儀器應有良好的接地。
????2.第一次使用時,套內有白煙和異味冒出,顏色由白色變?yōu)楹稚僮兂砂咨珜儆谡,F(xiàn)象,因玻璃纖維在生產過程中含有油質及其他化合物,應放在通風處,數分鐘消失后即可正常使用。
????3.3000ml以上電熱套使用時有吱吱響聲是爐絲結構不同及與可控硅調壓脈沖信號有關,可放心使用。
????4.液體溢入套內時,請迅速關閉電源,將電熱套放在通風處,待干燥后方可使用,以免漏電或電器短路發生危險。
????5.長期不用時,請將電熱套放在干燥無腐蝕氣體處保存。
????6.請不要空套取暖或干燒。
????7.當“設定”(SV)窗顯示“oral”時,表示傳感器開路或短路或?qū)嶋H溫度超出儀表測量范圍
????8.因受加熱、保溫、散熱等條件影響,儀表控制精度因型號允許有0.5%—2%偏差
????9.做腐蝕性液體的測溫時,請將傳感器用玻璃套管套上,以防腐蝕
? ? ?10.非專業人員請不要打開儀表,內有高壓注意安全
? ? ?11.請勿過載使用。
? ? ?12.長期不用時,請保持儀器清潔,并放在干燥無腐蝕氣體處保存.
?
